Réalisation d’une armoire informatique fonctionnelle et esthétique.
Objectif :
Afin d’héberger l’ensemble de mon matériel informatique (onduleur, serveurs, switches LAN et HDMI, NAS, Box, interface optique, alimentations) j’ai opté pour un châssis basé sur un assemblage de tubes en métal sans soudures. J’utilise des matériels faciles à trouver et des outils simples à utiliser (perceuse, scie à métaux).
Matériels :
(A) L’ossature est réalisée avec des tubes en aluminium. L’assemblage et la rigidité est obtenue avec des angles PVC autobloquants. L’ensemble ne nécessite ni soudures ni vis. Les quatre étagères sont des plaques en aluminium pré-perforés pour faciliter l’aération.
(B) Des pieds permettent de rehausser le châssis. L’utilisation de rondelles en téflon facilite le glissement du châssis sur le sol. Quatre supports d’étagères en aluminium disposés sur les faces internes des montants accueilleront les étagères. Ce choix facilite la disposition des étagères en fonction de la hauteur des appareils à installer.
(C) Trois parois sont constituées de panneaux en fibre composite noire. Le panneau avant est en plexiglass bleu. Les panneaux (sauf façade) seront accrochés au châssis. Cela permet un démontage aisé pour accéder aux équipements. Dans mon cas il n’y a pas de couvercle car le meuble sera placé sous un bureau. A l’aide d’une tige en équerre en PVC on façonne des dents qui viendront s’accrocher sur des vis fixées sur le châssis. La fixation de panneau en plexiglass sera vue plus loin.
Mes mesures :
(D) La vue frontale visualise les dimensions de mon armoire. On distingue le principe de montage par la disposition éléments. Les plateaux seront posés sur les supports d’étagères. La largeur et la profondeur du châssis sont fixés par la dimension des plateaux (250x500mm). La hauteur du montage est imposée par la hauteur sous table de mon bureau.

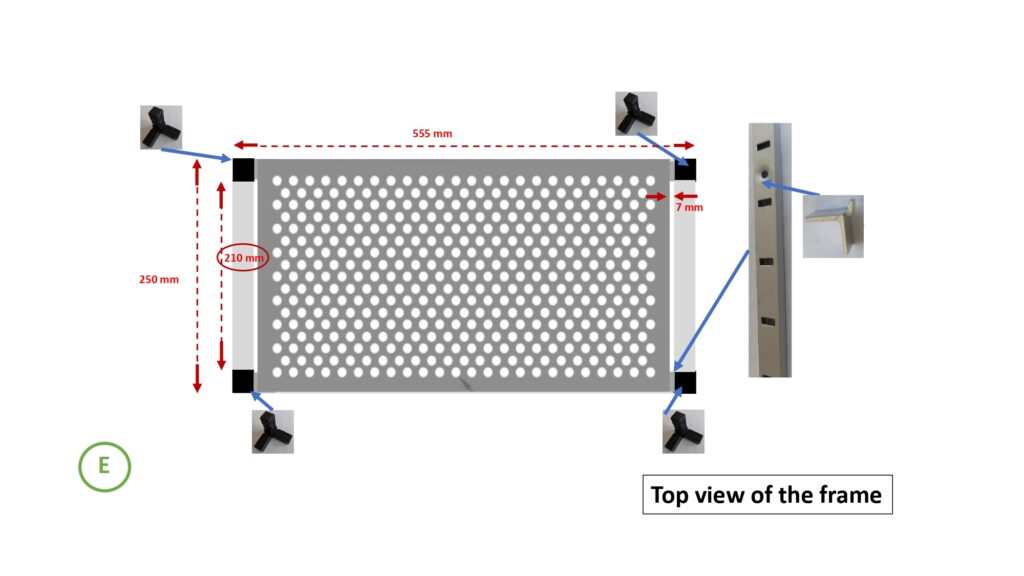

(E) La vue de dessus montre les dimensions du châssis qui entoure les plateaux.
Montage du meuble :
(F) Découpe des barres du châssis et confection des pieds.
(G) Assemblage du bas du châssis.
(H) Préparation des montants verticaux. Assemblage du haut du châssis puis assemblage final. Les supports de plateaux sont fixés par des vis. On aura percé au préalable avec un forêt de 2,5mm les trous pour les vis.
(I) Les façades arrière et latérales sont accrochées au châssis avec des crochets à base d’équerres découpées en PVC. Ces crochets sont collés (colle Pattex) sur les parois. Le principe de fixation pour la partie avant est différent à cause de la transparence du plexiglass. Le plexiglass est glissé dans deux supports en L fixés sous la barre du bas. Le haut du plexiglass et retenu par un U inversé. On pourra également adopter ce principe pour les autres parois. Ces modes de fixation facilitent le montage et démontage des parois.
(J) J’ai agrémenté le châssis avec des bandes lumineuses flexibles fluorescentes à LED. Leur conception permet de coincer la bande sous le support des étagères.
Agencement des matériels informatiques :
(K) Les matériels sont disposés sur les étagères. Pour gagner de la place et optimiser le câblage les deux switches (LAN et HDMI) sont montés sur le bas de l’étagère située au-dessus des serveurs. L’ensemble des boîtiers d’alimentation est placé pêle-mêle dans une corbeille.
(L) L’installation terminée montre la répartition des équipements et la position de l’armoire opérationnelle sous le bureau.
Conclusion :
Cette armoire répond à un besoin d’intégration des matériels informatiques dans un espace réduit tout en veillant à l’esthétique. L’installation se veut sobre et fonctionnelle. La réalisation est assez simple et ne nécessite pas d’outils particuliers. La manipulation des matériels est facilitée avec les parois amovibles.
